Kenmerken
Materiaal
Trekverbinder: S250 GD + Z275 volgens DIN EN Onderlegplaat: S235JR volgens EN 10025 Dikte onderlegplaat: 8 mm Corrosiebescherming: 275 g/m² verzinkt aan beide zijden (Z275); onderlegplaat circa 55 µm volgens EN 1461
Voordeel
Hoge sterkte: trekcapaciteit tot 18,6 kN

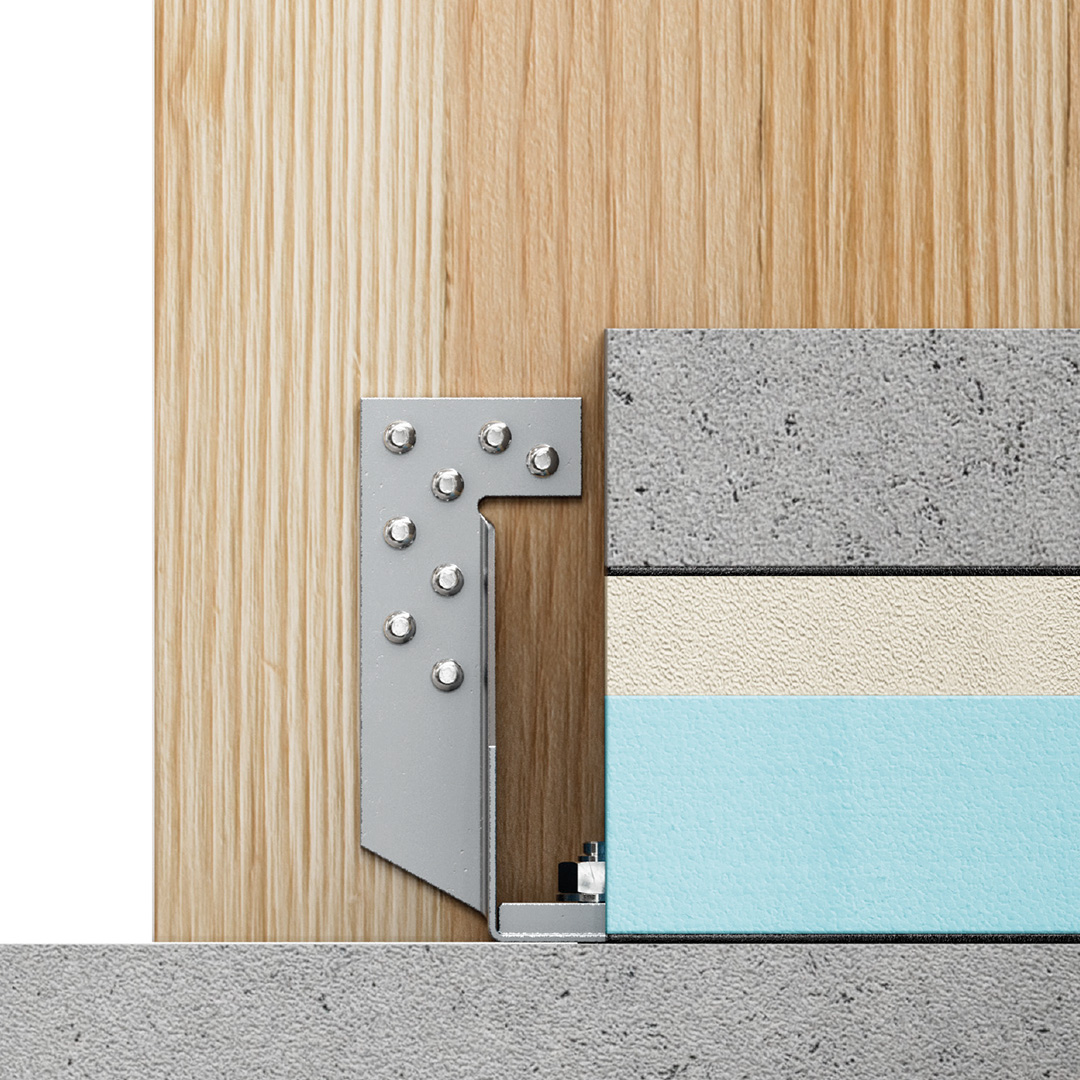

Laag profiel van slechts 140 mm, volledig verborgen in de vloeropbouw
Geïntegreerde onderlegplaat van 8 mm voor extra sterkte waar dat nodig is
Tolerantie tot 25 mm voor een tussenlaag tussen beton en CLT Geoptimaliseerde schroefconfiguratie voor een snelle montage
Toepassing

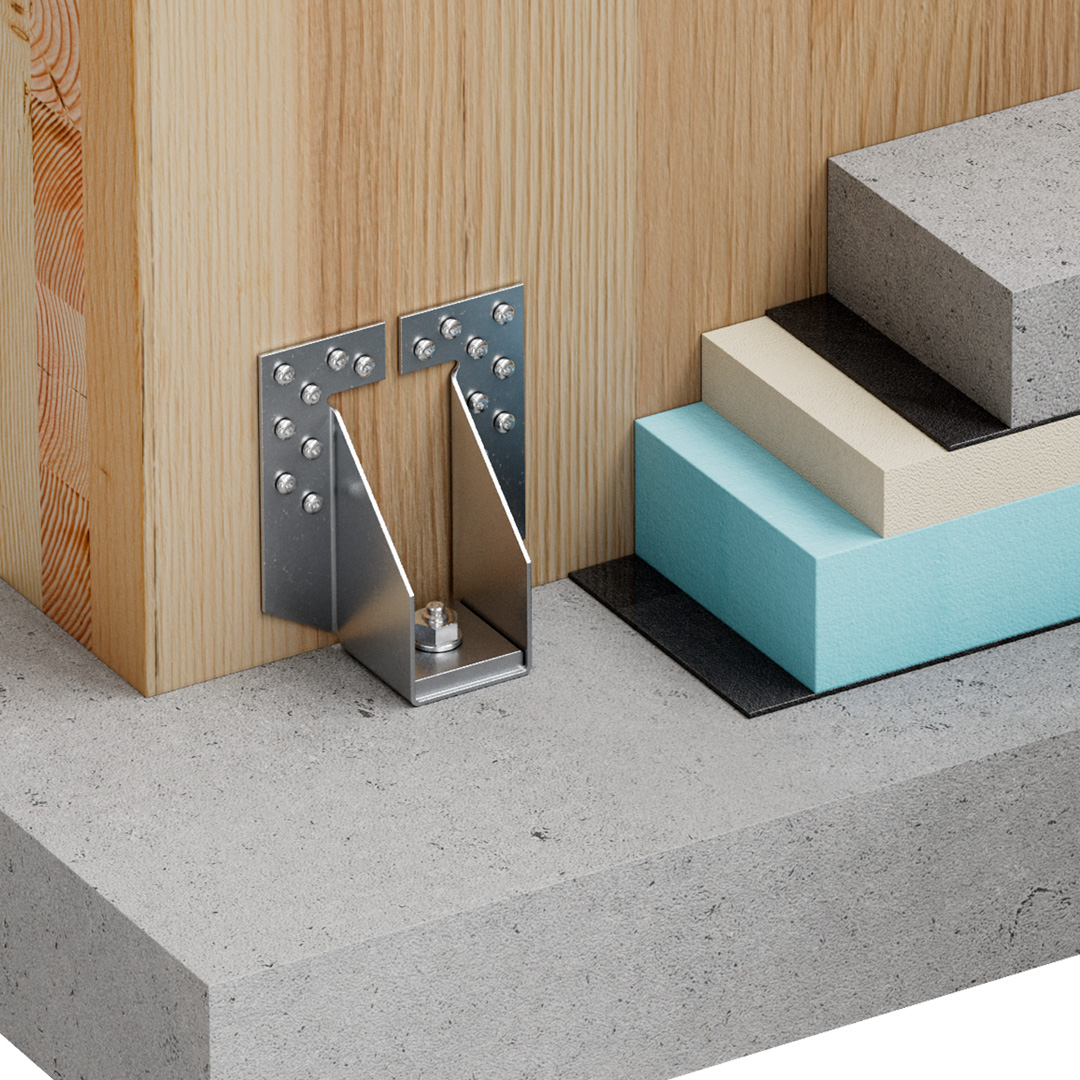

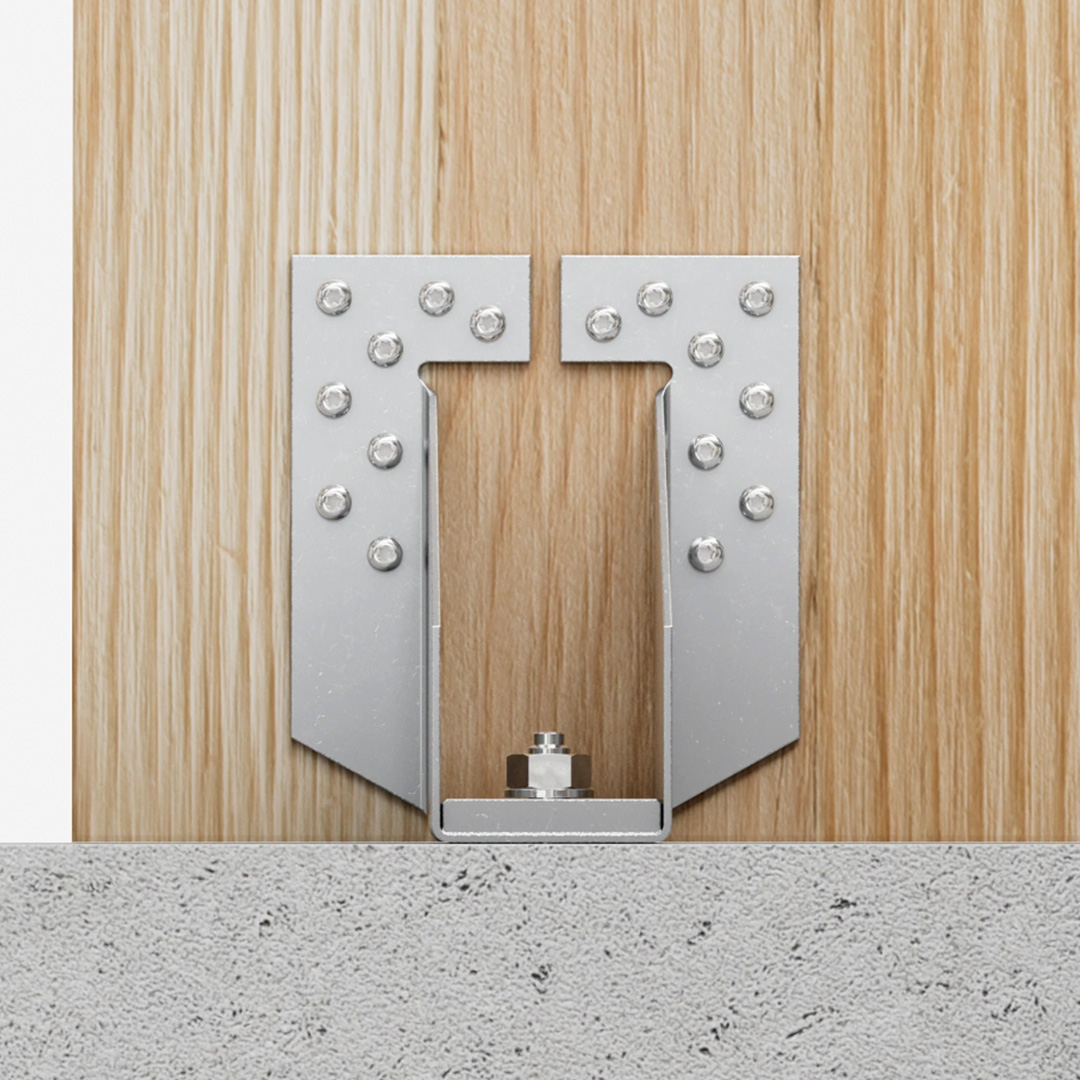

Verborgen verbinding tussen een CLT-wandpaneel en een betonnen fundering, waarbij de trekverbinder volledig wordt opgenomen in de vloeropbouw.
Ondergrond
Drager: CLT, beton, staal of massief hout
Gedragen: CLT, massief hout of gelamineerd hout
Toepassingsgebieden
Houtbouw met CLT-wandpanelen
Verbindingen tussen houtbouw en een betonnen fundering
Projecten waarbij een strakke, onzichtbare afwerking gewenst is
| Materiaal | Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346 |
|---|---|
| Merk | Simpson Strong-Tie |
| Hoogte | 137 mm |
| Breedte | 60 mm |
| Dikte | 2 mm |
HDCLT - 60202150
€ 31,41

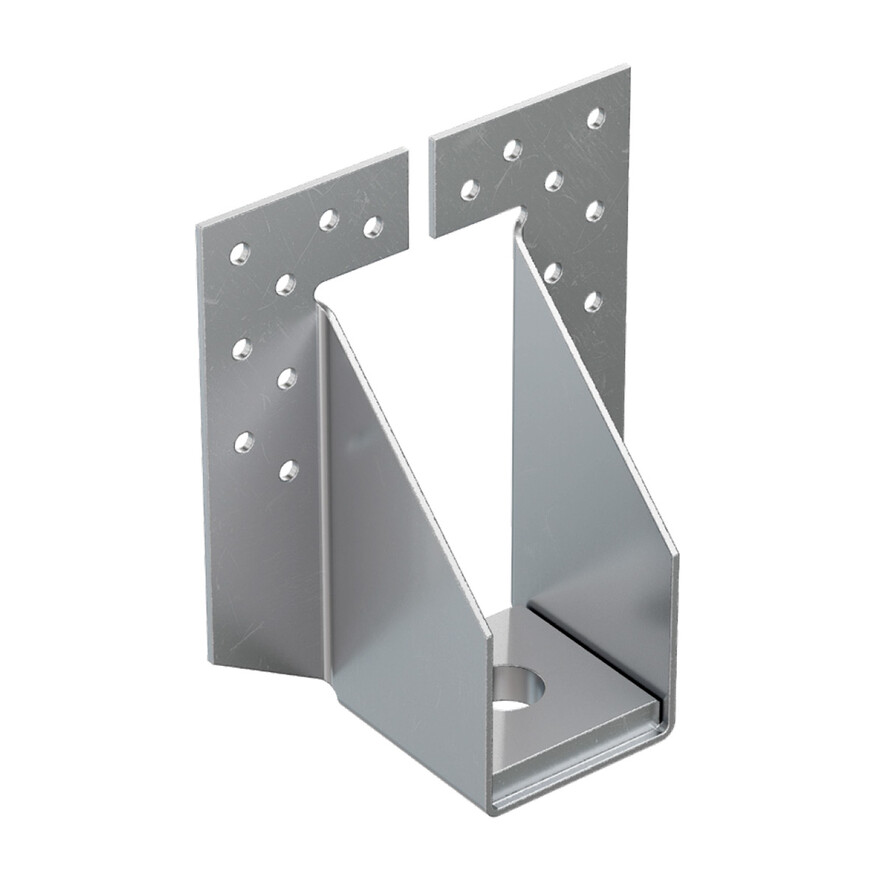

De Simpson Strong-Tie HDCLT is een verborgen trekverbinder die CLT-wandpanelen koppelt aan een betonnen fundering. Met een trekcapaciteit tot 18,6 kN en een laag profiel van slechts 140 mm verdwijnt de verbinding volledig in de vloeropbouw, uit het zicht maar volop aanwezig waar het op aankomt. De geoptimaliseerde schroefconfiguratie zorgt voor een snelle en efficiënte montage, en dankzij een tolerantie tot 25 mm sluit de verbinder netjes aan wanneer er een tussenlaag tussen beton en CLT aanwezig is. Daarmee is de HDCLT ideaal voor de moderne houtbouw, waar hoge sterkte en een strakke afwerking samenkomen.
